电视插座一般可分为普通电视插座、宽频电视插座、带分支电视插座三类。现在家装环境通常应用最多的是普通电视插座。这种电视插座已基本能满足日常需求，结构简单、性价比高，市面上较为常见。但是，针对电视插座怎么接线、电视插座接线图示，还是有很多用户并不清楚。
今天我们便以正泰开关旗下的普通电视插座为例，讲解电视插座怎么接线、电视插座接线图示。

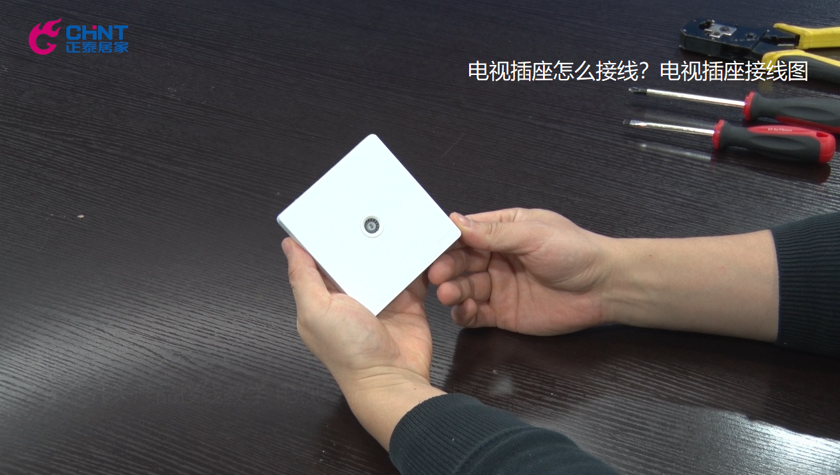

电视插座怎么接线？电视插座接线图示：

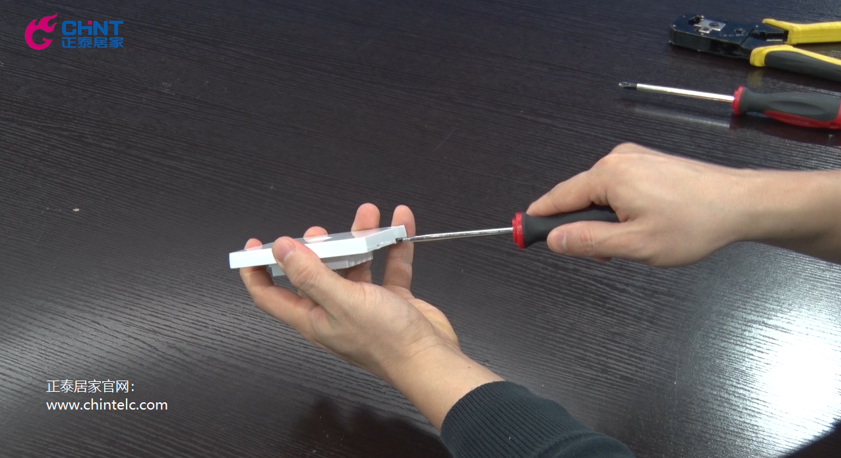

1.使用一字螺丝刀打开电视插座的面板。

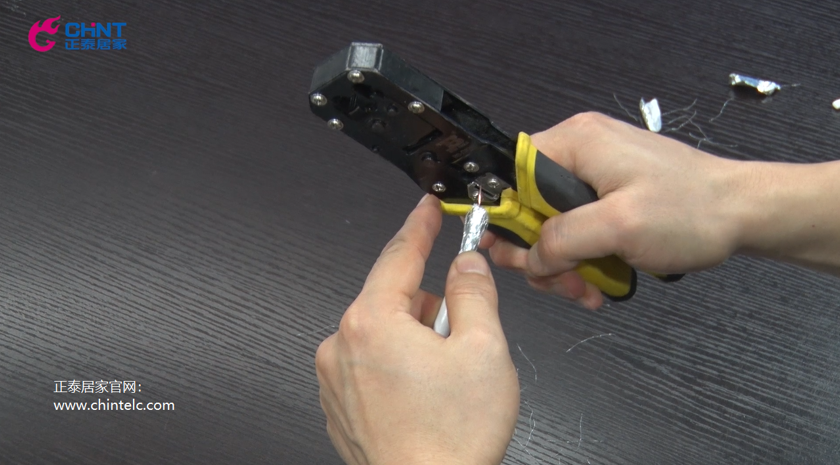

2.使用网线钳剥去同轴线缆外绝缘层。剥去2cm左右即可。
3.使用网线钳剥去屏蔽层、内绝缘层。露出1cm左右的铜芯。等于露出了1cm左右长度铜芯和1cm左右长度的屏蔽层。
4.用十字螺丝刀取下电视插座的桥型架。

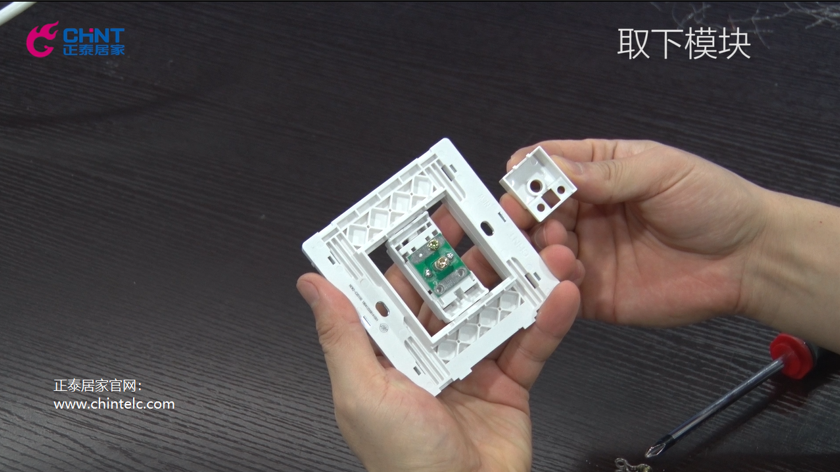

5.取下塑料模块。

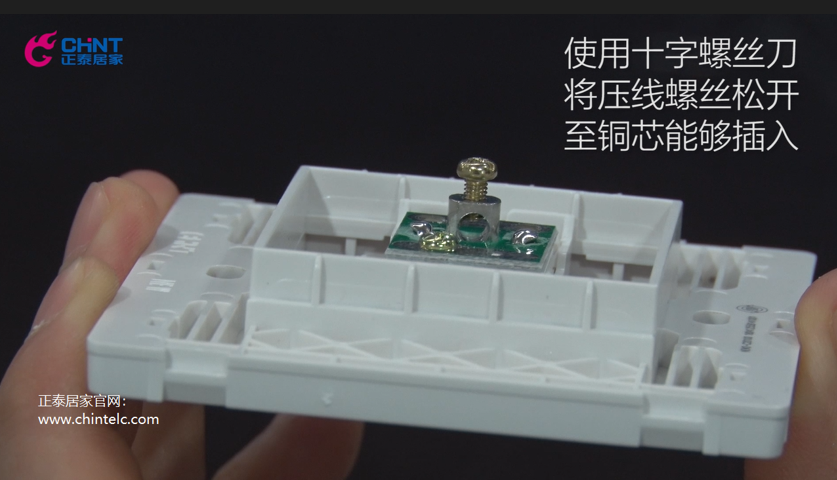

6.使用十字螺丝刀将压线螺钉松开，达到铜芯能够顺利插入的标准。
7.将同轴线缆屏蔽层穿过模块上的孔洞。

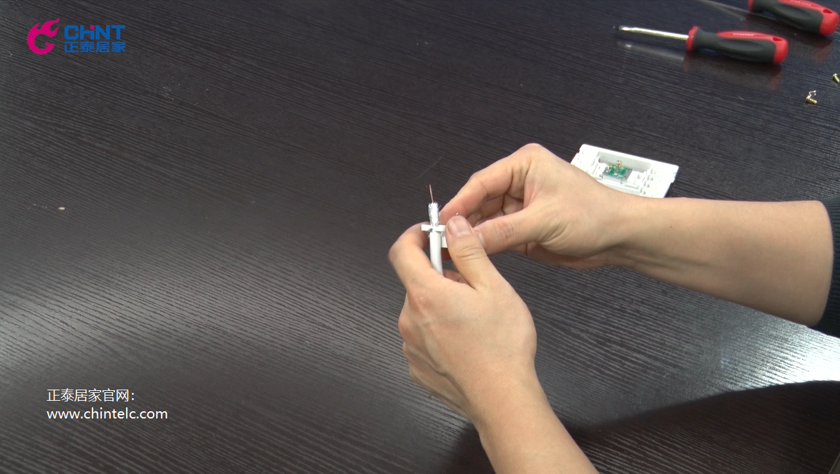

8.将露出的铜芯插入接线孔。用十字螺丝刀拧紧螺丝固定。

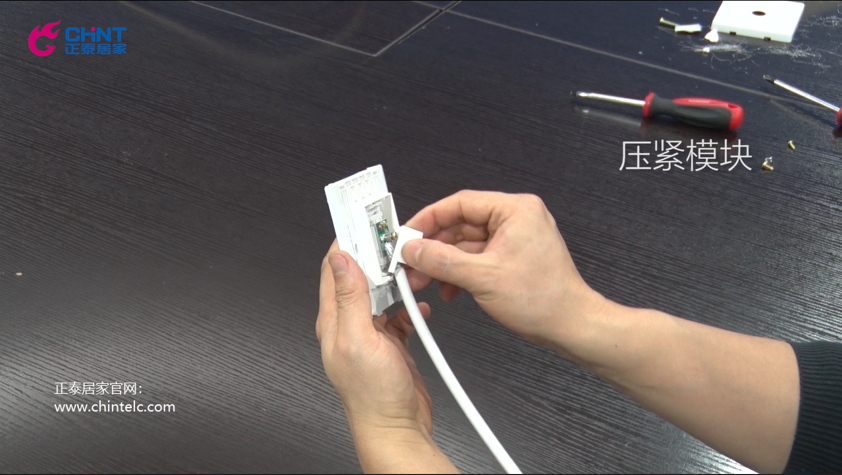

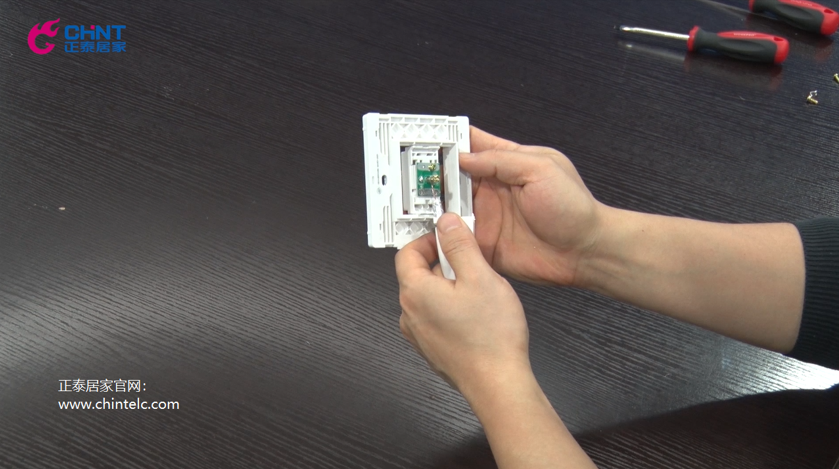

9.扣合步骤5中取下的塑料模块，并压紧。

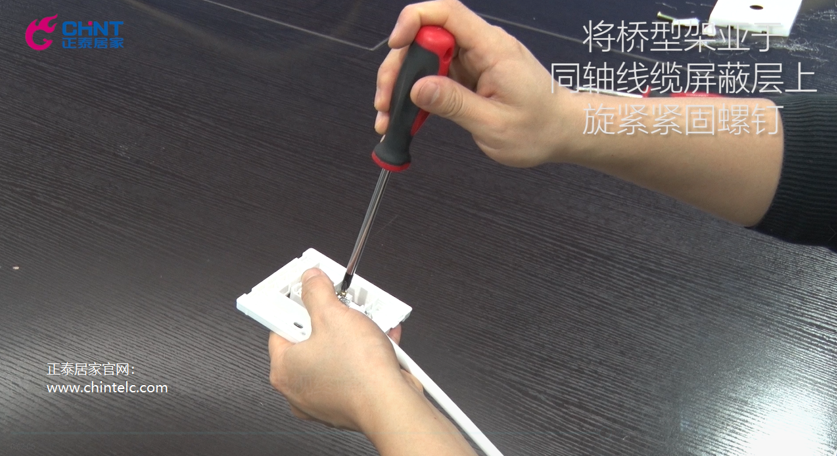

10.将桥型架压在同轴线缆屏蔽层上，并拧紧螺钉进行固定。

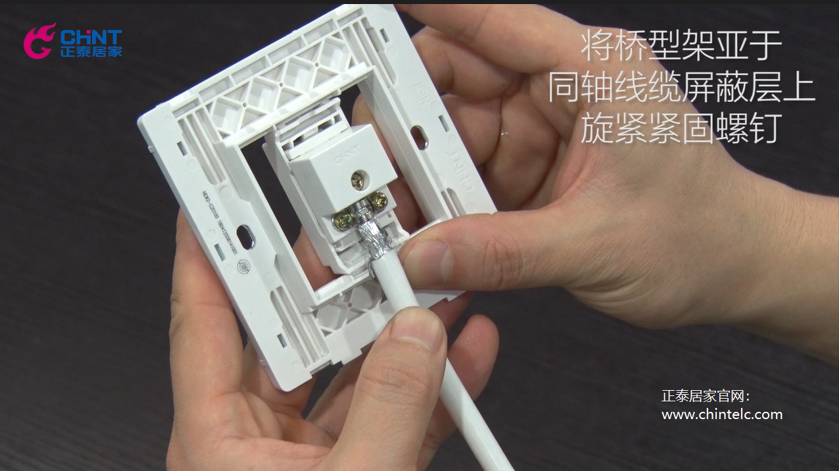

接线部分完成，接线效果如下图。

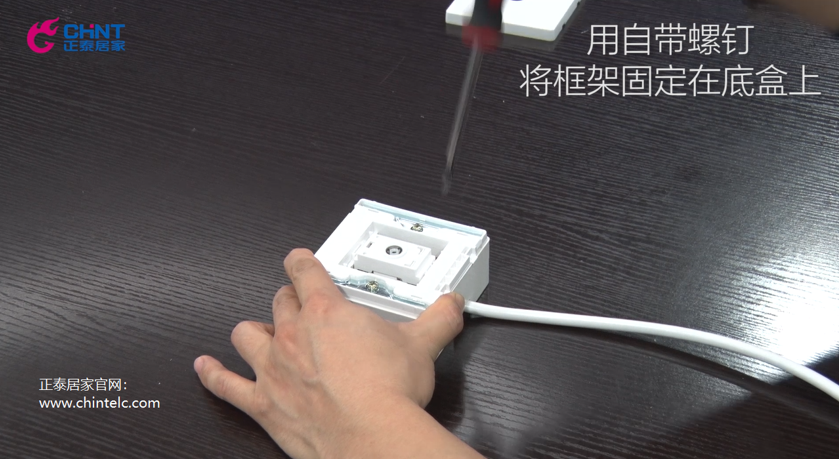

11.用自带螺钉将电视插座固定在墙壁中的暗盒上。

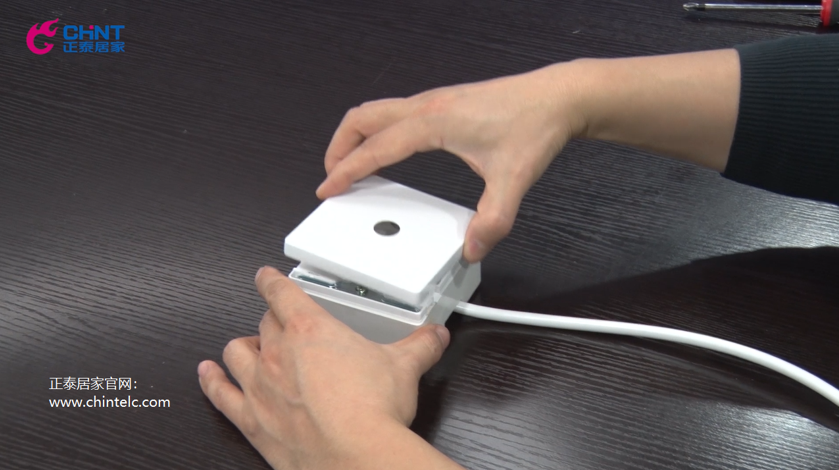

12.压合步骤1中打开的电视插座面板。安装完成。

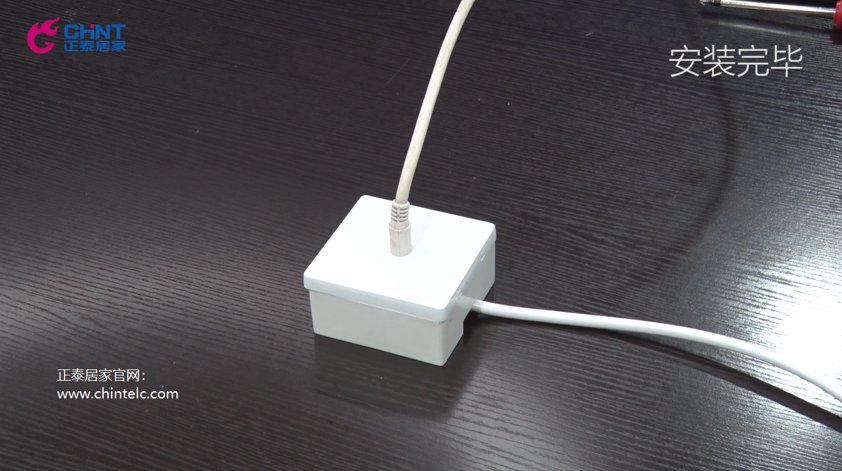

插入电视插头的安装效果见下图。

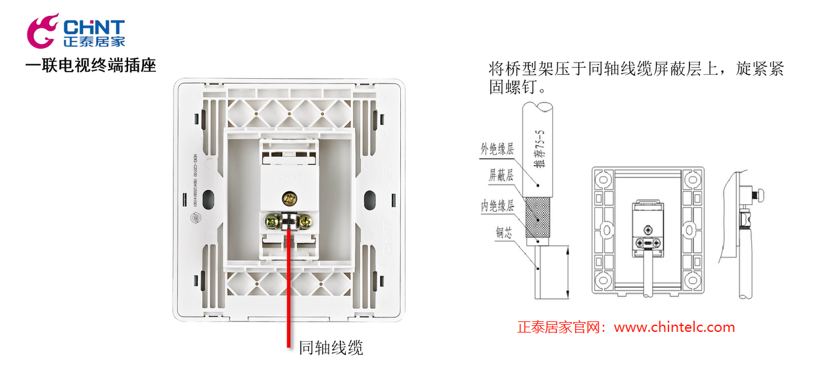

为辅助接线，下图为您展示了电视插座的接线示意图。供您参考。
以上就是电视插座怎么接线、电视插座接线图示的讲解内容，需要注意的是，不论是强电类的开关插座还是弱电类的开关插座，接线前都应当先关闭电路电源，保障接线过程中的用电安全。接线全程建议由专业电工实施操作。
针对电视插座怎么接线、电视插座接线图示，您了解了吗？
