三联多控开关接线图解是怎样的？
三联多控开关有三个开关模块，可以同时控制三盏灯的明灭，也被称为三开多控开关。它在家装环境中的应用通常少于单联开关、二联开关，和其他开关配合，主要用于客厅多位置控制客厅吸顶灯、餐吊灯、客厅筒灯的明灭。那么，三联多控开关应该怎么接线，三联多控开关接线图解是怎样的？正泰开关来为大家演示一遍。
三联多控开关接线图解：

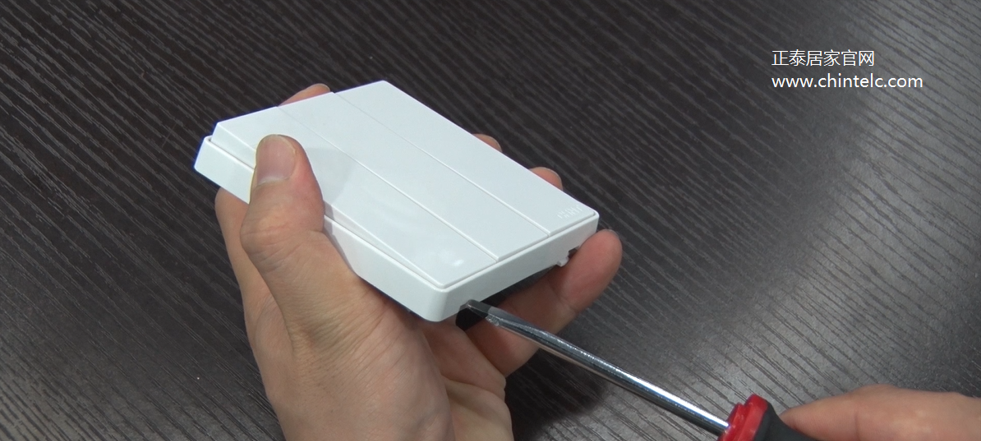

1.使用一字螺丝刀打开三联多控开关的面板。

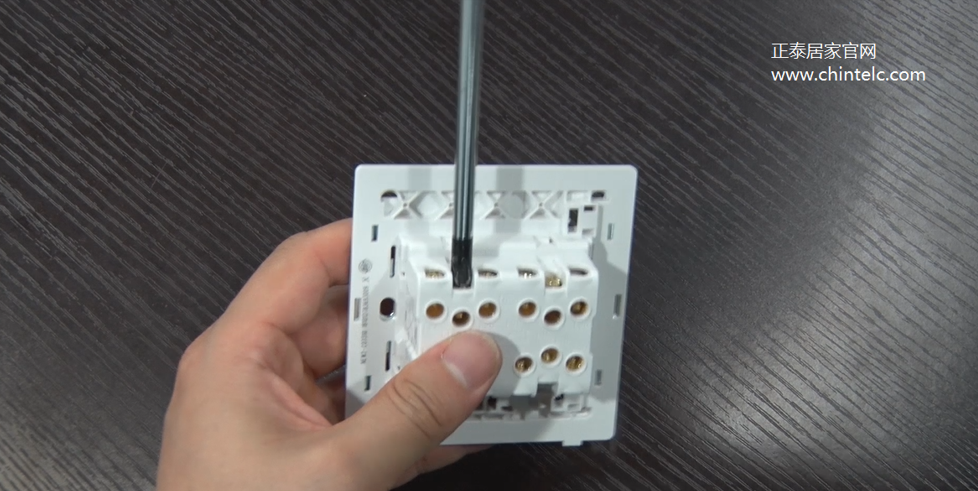

2.使用十字螺丝刀将压线螺丝拧松。使电线能够顺利插入接线孔。

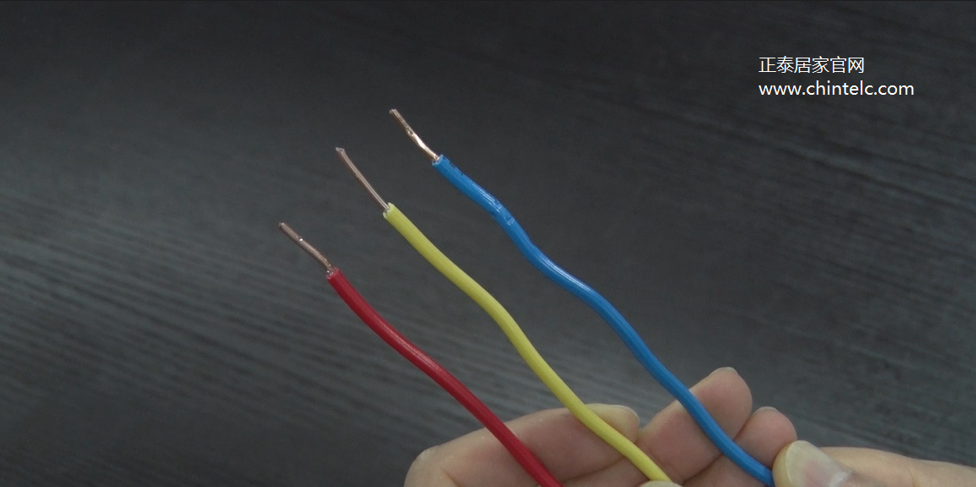

3.使用老虎钳剥去火线、负载线的外皮。注意裸露线芯不宜过短或过长。一般留够0.5cm的裸露长度即可。

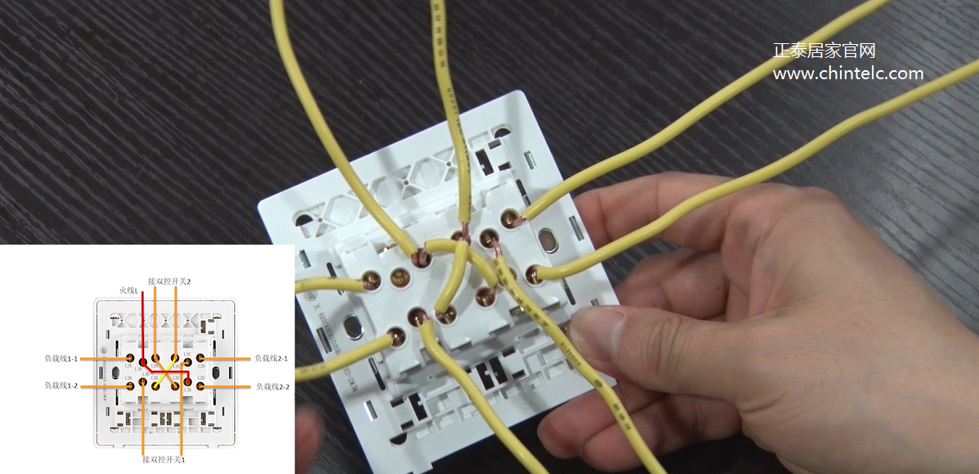

4.负载线分别插入L2B、L2C、L3B、L3C接线孔，并用十字螺丝刀拧紧压线螺丝。负载线的另一端接双控开关2。
5.负载线分别插入L1B、L1C接线孔，并用十字螺丝刀拧紧压线螺丝。负载线的另一端接双控开关1。

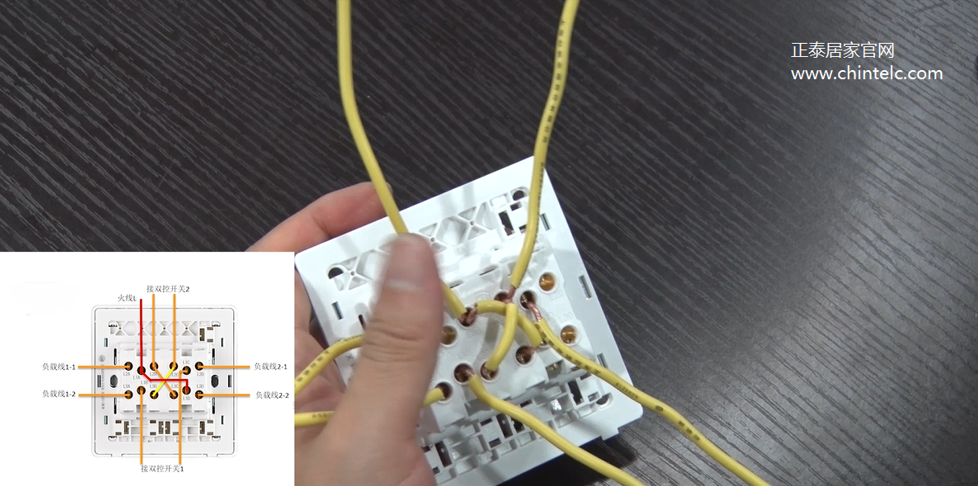

6.负载线1-1插入L2A接线孔，负载线1-2插入L3A接线孔，并用十字螺丝刀拧紧压线螺丝。负载线的另一端接灯。

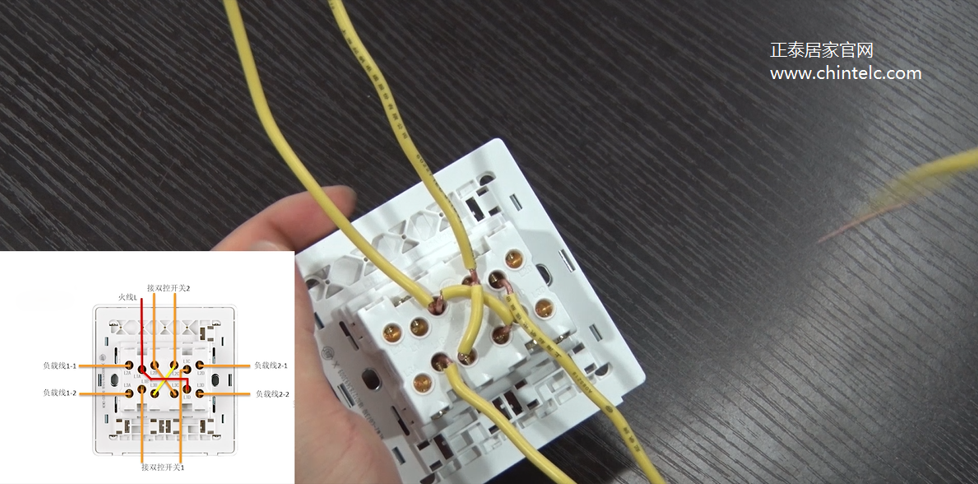

7.负载线2-1插入L2D接线孔，负载线2-2插入L3D接线孔，并用十字螺丝刀拧紧压线螺丝。负载线的另一端接灯。
8.用螺钉将三联多控开关的底座固定在底盒上，然后合上面板。此三联多控开关接线结束。

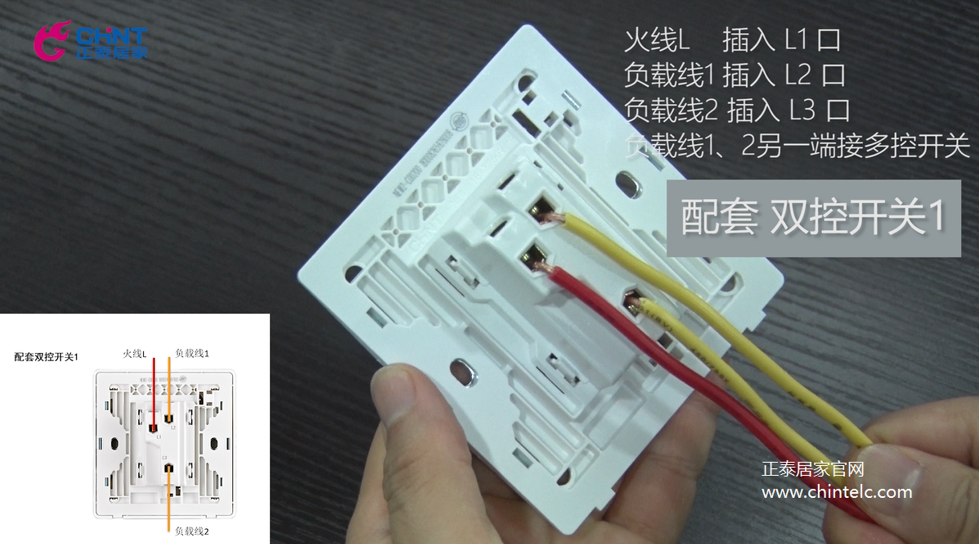

9.对于配套的双控开关1，火线L插入L1接线孔，负载线1插入L2接线孔，负载线2插入L3接线孔，负载线1、2的另一端接三联多控开关。

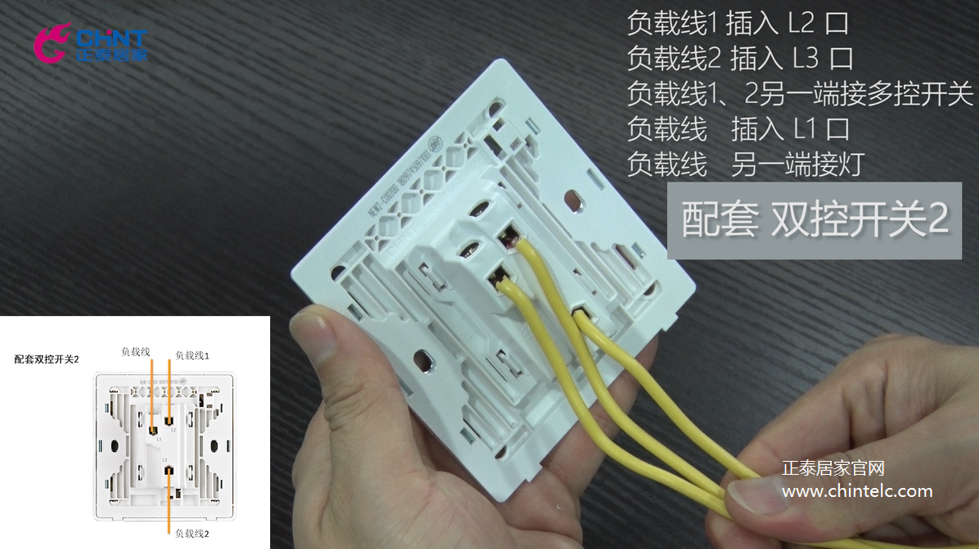

10.对于配套的双控开关2，负载线1插入L2接线孔，负载线2插入L3接线孔，负载线1、2另一端接三联多控开关。另一根负载线一端接L1接线孔，一端接灯。
11.安装完毕。
需要注意的是，三联多控开关根据实际使用需求也可采取不同的接线方式，替代双控开关、单控开关使用。在本接线图解中，三联多控开关的两侧开关并未实际控制灯具亮灭。
以上便是正泰开关针对三联多控开关接线图解做出的演示内容。供大家理解。但针对实际接线操作，建议由专业电工来完成，以根据环境实际需求，保障接线的准确性。
