插座接线图是怎样的？
这里的插座主要指墙壁插座。常用的插座有强电插座和弱电插座，强电插座比如常见的三孔插座、五孔插座、带开关五孔插座等，弱电插座如电视插座、电话插座等。它们对家庭正常用电往往起着非常关键的作用。但对于这些插座的接线方法，估计大多数人并不清楚。
今天我们就以正泰开关五孔插座和弱电类插座为例，为大家奉上插座接线图，供了解参考。
插座接线图：
1.斜五孔插座

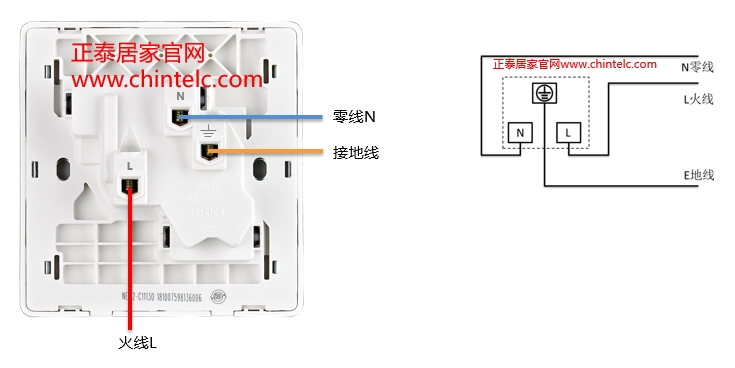

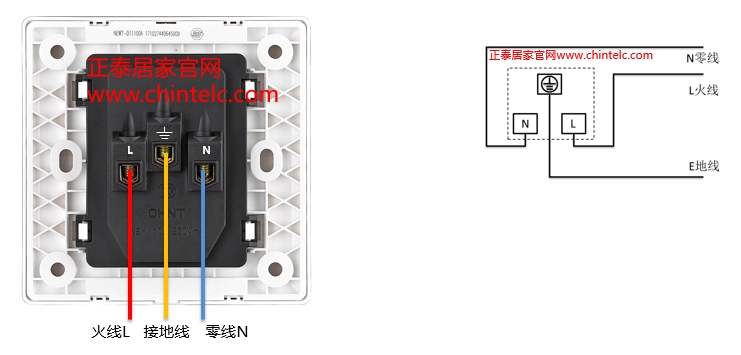

2.正五孔插座
3.带开关五孔插座

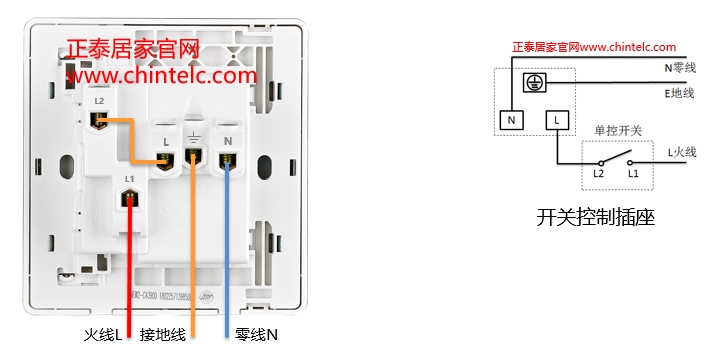

（开关控制插座）
4.带开关五孔插座

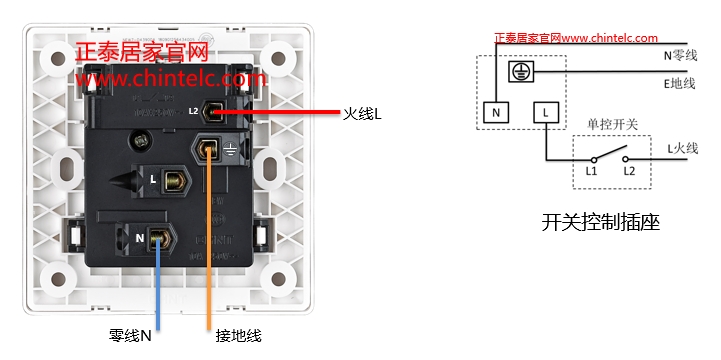

（开关控制插座，免跳线结构）
5.带开关五孔插座

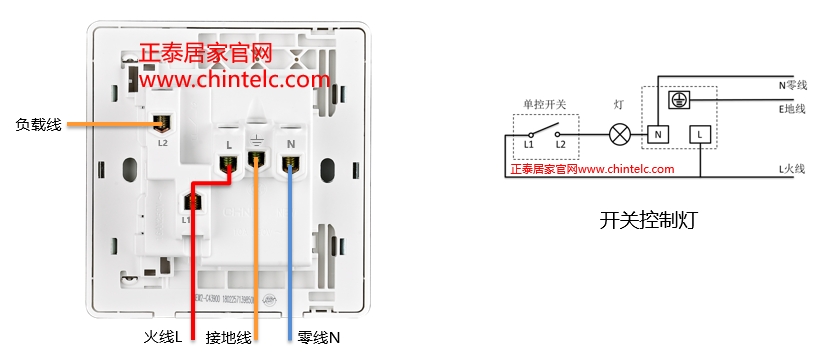

（开关控制灯）

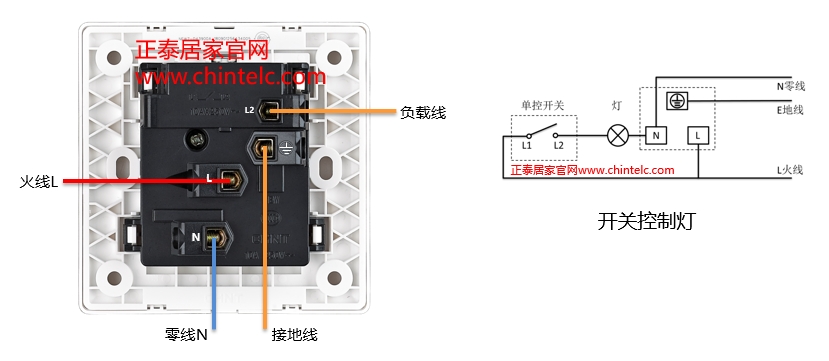

6.带开关五孔插座
（开关控制灯，免跳线结构）
7.双控开关五孔插座

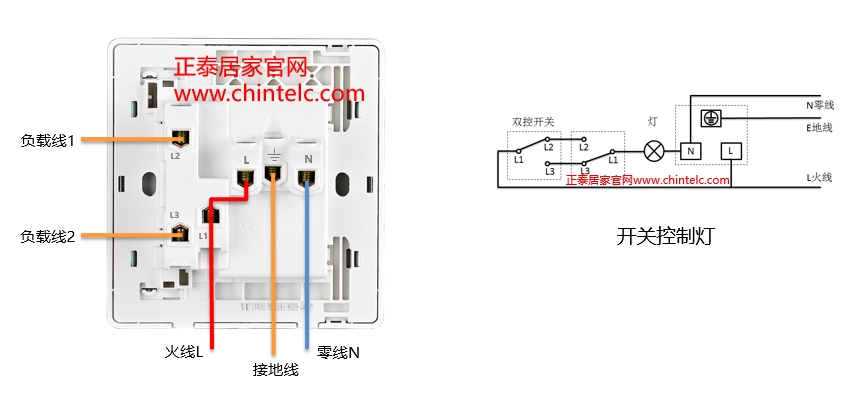

（开关控制灯）

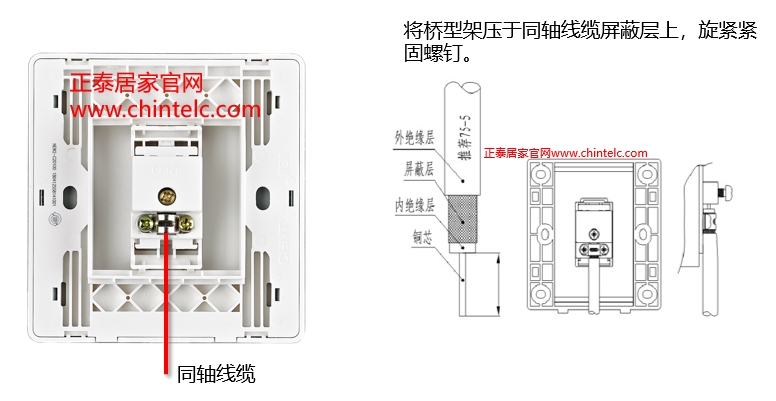

8.一联电视终端插座

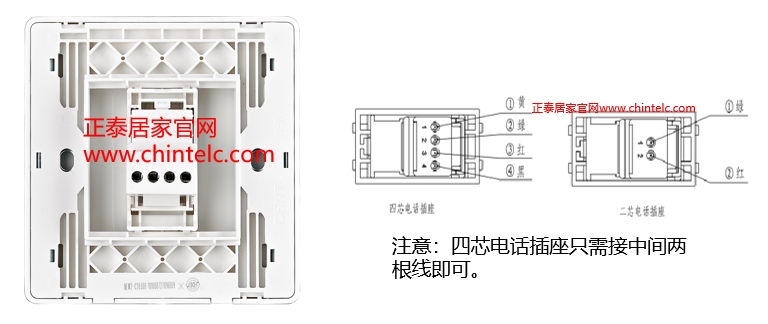

9.一联四芯电话插座

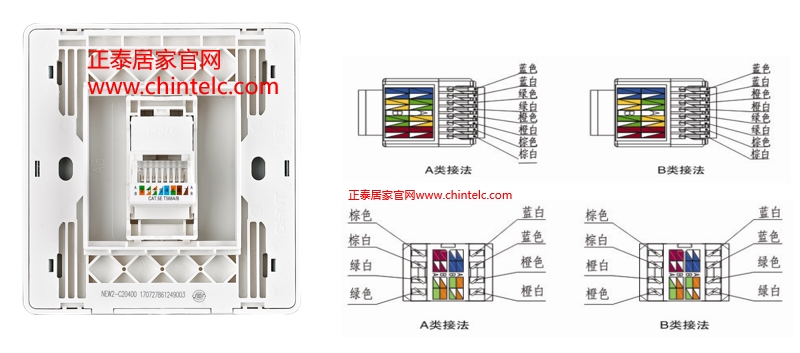

10.一联八芯数据插座
以上便是插座接线图，涵盖了强电插座、弱电插座诸多常见类别。但涉及到具体接线操作，从安全角度考虑，建议由专业电工进行相关工作。
关于插座接线图，您了解了吗？
